普朗醫療胃腸x線拍片機非晶硅（硒）平板探測器簡介
普朗醫療胃腸x線拍片機非晶硅（硒）平板探測器簡介
加入時間：2013-08-27 16:02:28 當前新聞點擊率：3054
DR數字化胃腸x線拍片機自面世以來，迅速在國內放射科領域獲得一席之地。其優越的使用功能立刻將傳統型醫療器械立刻比了下去。目前市面上DR的種類及品牌很多，成像原理也有差異，但都是利用光電轉換的原來實現數字化的。具體分類以光電轉換的方式分為：一次轉換、二次轉換、直接轉換、間接轉換等。但是一款數字化胃腸x線拍片機的好壞在平板探測器上就立刻顯現出來，質量好的成像效果也非常清晰，更好幫助醫生進行病情診斷。
按照探測器的結構分為：整體平板型、拼接方式型、線性掃描型等。利用線性掃描方式的有低劑量數字化X光機；使用平板式探測器的有CCD探測器、CMOS探測器、非晶硅探測器、非晶硒探測器等。 間接轉換型探測器在獲取圖像過程中，需要將X光通過介質轉換為可見光，而這個過程中，X光會產生散射，從而對圖像質量有較大的影響。而非晶硒平板探測器（即直接轉換數字探測器）從根本上消除了可見光的存在，從而避免了由其帶來的圖像分辨率下降。非晶硒平板內部結構分為兩層：非晶硒半導體材料涂層以及薄膜晶體管(TFT)陣列。

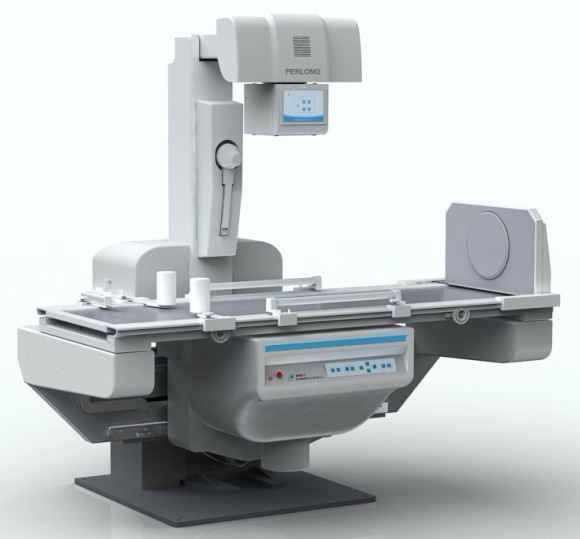

（普朗品牌產品-直接數字化醫用診斷X射線機PLD8800）
非晶硒涂層吸收入射的X光光子，將其直接轉換為電荷。在外加電場的作用下，電荷（即電子-空穴對）向像元電極不斷漂移，積聚在像元電容上，最終被薄膜晶體管讀出。因?yàn)殡娮?空穴對在漂移過程中嚴格沿電場線運動，從而避免了信號的擴散，確保了寬度僅1微米的極窄的點擴展函數。簡言之，非晶硅平板會將某一像素點的信號擴散到鄰近的若干像素點，造成圖像分辨率的降低；而非晶硒平板卻不會如此，因而其極高圖像分辨率能夠滿足乳腺攝影的臨床需要。探測器的性能可通過兩個量化指標來評價：量子探測效率，以及調制傳輸函數。
非晶硒平板探測器的量子探測效率，量子探測效率DQE測量了探測器對入射到探測器表面的X光光子的吸收能力(%)。具有較高的量子探測效率DQE的成像系統能夠以更低的劑量獲得更優秀的圖像質量，減少檢查過程中病人所承受的射量獲得更優秀的圖像質量，減少檢查過程中病人所承受的射線量。，DQE的測量值受到多種因素的影響，如射線KV值、過濾片的厚度及材料、空間頻率值以及具體的測量方法等。非晶硒平板探測器無論在低分辨率時還是在高分辨率時均具有極高的DQE值。對于大物體的檢出能力與間接轉換式的平板探測器大致相同，但對于微小病變，直間轉換式平板探測器的檢出能力更強。（間接轉換型的DQE低頻時雖然顯示高值，但在2lp/mm以上時，其值急劇減小。）
非晶硒平板探測器的調制傳輸函數(MTF) ，調制傳輸函數(MTF)標志了成像系統維持物體原有對比度的能力。MTF值越高，意味著系統對原始信息的還原能力越強，所得到的圖像越接近于原始圖像。相比于常規膠屏系統和非晶硅平板探測器而言，HOLOGIC非晶硒平板探測器具有最優的MTF 值?？臻g分辨率增加時，非晶硅平板探測器的 MTF迅速下降，而非晶硒平板探測器仍可保持較好的 MTF值。這是與非晶硒平板探測器直接將入射的不可見X光光子直接轉化為電信號的成像原理密切相關的。
珠海普利德醫療設備有限公司是一家專業從事X光射線影像設備研發、生產、銷售的大型醫療設備供應商、近十多年努力、現在公司主營200mA到1000mA醫用X光機攝影射線機、移動式x射線床邊機、胃腸x線拍片機、直接數字化醫用X射線機（DR)為國內外醫用影像行業的發展，一心一意去研發更高端技術的醫用X射線設備努力！如有需要?dú)g迎撥打客服熱線400-6656-888，我們將竭誠為您服務！
